カードリーダーの分解掃除 FA405F

これまでメインのマシンとして使っていた自作タワーをファイルサーバーに変更します。
OSはNAS4Freeを使います。3.5インチベイに取り付けたカードリーダーにCFカードを
挿すのが一番簡単なので、2GBのCFカードを挿してみましたが何か挟まっているようで
うまく刺さりません。

これまで何年も付けっぱなしになっていたカードリーダーなので、中を覗いてみるとホコリ
がいっぱいのため分解しました。ミツミのFA-405Fです。
USBで繋がるカードリーダーの他にマイクとスピーカー、IEEE1394の付いたものです。

ケースはねじ締めではなく上下が噛み合わせてあるだけなので、隙間にドライバーを
差し込んでこじ開ければ簡単に開きます。特にCFカードの部分は穴が大きいので
ホコリがいっぱいでした。

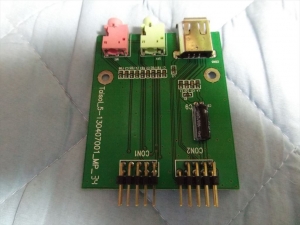

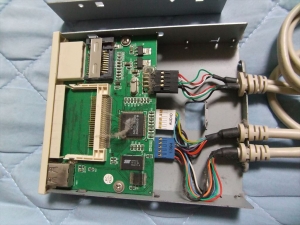

中には基板が2枚あり、上がUSBのカードリーダー、下がオーディオとIEEE1394です。
ケーブルは基板直付ではなくコネクタなので、IEEE1394とか使わない場合は外しておけます。

基板の裏もホコリだらけなので2枚とも外しました。
Mitsumi_FA405F_FC2_04.jpg Mitsumi_FA405F_FC2_05.jpg

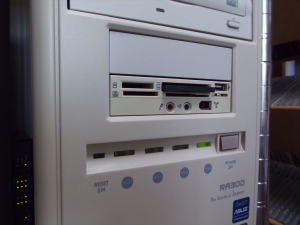

清掃後、ケースに取り付けてNAS4Freeで動作中です。
このリーダーは使っていなくてもカード毎に4つのドライブとして認識してしまいます。
この仕様はWindowsでもFreeBSDでも変わりありません。

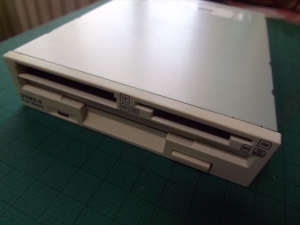

もう一つ、カードリーダーとFDDがいっしょになったFA404MXもあるのですが
こちらを試しに使ってみたところ、FDDのアクセスランプが点きっぱなしになりました。

はじめはFDDケーブルを逆挿ししたかと思いました。FDはもう使わないのでケーブル
を外してみましたが点灯したまま変わりません。アクセスランプがミドリとかなら我慢
できますが、アカなので目立ちます。

FA405Fもアクセスランプは点灯しますが、ミドリのため目立ちません。
どちらもUSB 2.0で接続のため、CFカードからのブートは結構時間がかかります。
