Core2Duo T5500へCPU換装 PC-GL14MU1M5

予備のマシンとして置いてあるLaVie GのType L(PC-GL14MU1M5)ですが、
XP時代のマシンなのでCPUはCeleron M410でメモリも1.5GBしか載せていません。
これでWindows7を動かすとブラウザを起動させても待たされる感じで、メインに使っているもの
に比べると非力なのが目立ってきました。

先月から家にある使っていないPCやパーツ類をパソコンファームで処分しているので、そろそろ
このマシンも整理の対象かなと思いましたが、まだ液晶もきれいでHDDも2台積めてどちらか
選択でブートできるなど便利なところもあるのでCPUを載せ替えることにしました。

Socet Mで動くCPUを探したところ、Core2DuoのT5500あたりが数も多く出回っており価格も
手頃でした。ヤフオク!で送料・手数料込みで\700ほどで手に入りました。

CPUの換装作業ですが、パームレスト部分とキーボードを外す手順はHDD交換などと同じです。
キーボードの下にCPUとヒートシンクをカバーしている金具があります。ネジが4本見えますが
これだけでは外れません。スイッチボタンの下にもネジがあるので、スイッチ部分も外します。

背面の液晶パネル下にある溝にマイナスドライバーを差し込んで外します。スイッチ部分は爪で
固定されているだけで、ネジはないので外した部分を持ち上げれば外れます。

外れたらフレキシブルケーブルが短くじゃまなので、基板側のコネクタを外します。

液晶パネルからのグランドと共締めされているネジを外します。もう1個、右側に固定ネジが
あるのでそれも外せば、カバー金具が外れてCPUと冷却ファンが現れます。

ファンはVAIOの目詰まりを見ていたので覚悟していましたが、それほど埃は付いていません。
VAIOより空間に余裕があるので、吸い込んでも外に出てしまうようです。

こうして見比べるとVAIOは排出口のサイズが小さすぎて気流が集中し、目詰まりを起こしているのが
わかります。このLaVieの場合、夏場でも本体が熱くなるといったことはありません。

CPUのヒートシンクはネジ4本で固定されています。これまで外したものに比べ、きつく締まっているので
注意して外します。ヒートシンクの上には黒いシートが貼ってあり、先に剥がしましたが粘着力は小さいので
貼ったままでも外せそうです。

CPUのコア部分にシリコングリスはなく、アルミテープのようなスペーサーが貼ってあるだけでした。

Celeron M410は長方形のコアでしたが、Core2Duoは正方形なのでシリコングリスを少量塗布してから
ヒートシンクを固定しました。

後は開いた時と逆の手順でネジを締めていくだけです。慣れた人なら30分で終わる作業です。
注意するとすれば、ネジを本体内に落としてしまわないようにする程度でしょう。

試しにVAIOに付けてある2GBのメモリを2枚挿して、オンボードの512MBとの合計4.5GBで
BIOS起動して見ましたがメモリは3.5GBまでしか認識しません。

スロットの片方に2GB、もう一方に512MBを付けて起動して見ましたが、BIOS起動前のチェックでNG
らしく起動できません。オンボードの512MBとメモリスロットの1GBを2枚で2.5GB程度がこのマシンには
ちょうどいいところでしょう。

そのままWindows7を起動してエクスペリエンスインデックスを比較してみます。
Celeron M410の時はプロセッサの値が一番悪く2.8でした。T5500に更新後、値は4.5に向上しました。
Win7 M410 2014-09-09-1 Win7 T5500 2014-09-09-2

動画処理など負荷のかかる用途には向きませんが、2006年発売の古いマシンでも何とか使える程度
にはなったと思います。
2GBのメモリ2枚セットして、合計3.5GBにしかなりませんが正常に立ち上がりました。
512MBと2GBの組み合わせで起動できないのはおかしいので、512MBの方を別のメモリ
に代え、スロットも入れ替えてもう一度試したところ、正常に起動できました。

合計3GBで認識し問題ありませんでした。

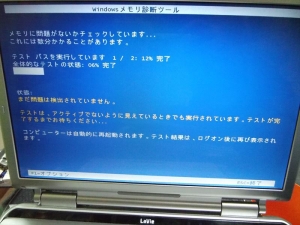

念のため、管理ツールにある「Windows メモリ診断」を実行してみました。

こちらも問題なしでした。メーカー仕様では1GBx2でオンボードと合わせて2.5GBになっていますが
512MB + 2GBのようにそれを超える実装でも問題なく動くようです。
但し、チップセットの方が32bitのアドレスしか対応できないので2GB x 2にしても3GBしか認識
できません。
